Za vijke kotača osobnog automobila često se propisuje oko 90 do 130 Nm, dok svjećice, senzori, čepovi i drugi manji spojevi mogu tražiti višestruko manji moment. Zato moment ključ koji odgovara kotačima nije automatski dobar izbor za spoj od 10 ili 20 Nm. Ključ se bira prema rasponu, prihvatu i deklariranoj točnosti, a konačna vrijednost zatezanja uvijek se provjerava za konkretno vozilo ili dio.
U nastavku uspoređujemo prihvate 1/4", 3/8" i 1/2", objašnjavamo kako čitati raspon moment ključa, što u radioničkom govoru znači kilo ključ i koje podatke provjeriti prije kupnje. Za konkretne momente vijaka kotača koristite naš priručnik za zatezanje vijaka kotača.
| Posao | Tipičan moment | Prihvat i raspon ključa | Što provjeriti |
|---|---|---|---|
| Vijci kotača osobnog automobila | često oko 90–130 Nm | 1/2"; npr. 28–210 Nm ili sličan raspon koji obuhvaća propisanu vrijednost | propisani moment vozila, raspon, duljina ručke |
| Svjećice, senzori i manji servisni spojevi | često 10–30 Nm, ovisno o dijelu | 1/4" 5–25 Nm ili 3/8" 6–30 Nm, prema traženoj vrijednosti | točan moment dijela, raspon, prihvat |
| Bicikl i precizni mali spojevi | često 5–25 Nm | 1/4" 5–25 Nm | fina skala, točnost, odgovarajući bitovi |
| Veći vijčani spojevi i viši momenti | iznad približno 200 Nm | npr. 1/2" 70–350 Nm, ako raspon odgovara zahvatu | propisani moment, duljina ručke, masa alata |
| Radionica koja pokriva male i velike momente | otprilike 5–220 Nm | set 1/4" + 3/8" + 1/2" | raspon svakog ključa, točnost, dokumentacija kalibracije |
Vrijednosti u tablici služe za orijentaciju. Za konkretan vijčani spoj vrijedi moment koji propisuje proizvođač vozila, dijela ili sklopa.
U upitima za moment ključ kupci često prvo navedu prihvat koji traže, primjerice 1/2", iako prihvat sam po sebi ne govori hoće li ključ odgovarati poslu. Kod preporuke zato prvo gledamo propisani moment u Nm i raspon ključa, a tek zatim prihvat, duljinu ručke, smjer mjerenja i nastavke koje kupac već koristi.
Praktično pravilo: ako isti automobil održavate i na kotačima i na manjim servisnim spojevima, jedan raspon vrlo često neće pokriti oba posla.
Raspon označava područje momenta za koje je ključ namijenjen, primjerice 5–25 Nm ili 28–210 Nm. Ako je tražena vrijednost izvan tog područja, taj ključ nije odgovarajući izbor. Donja i gornja označena vrijednost pripadaju deklariranom rasponu ako proizvođač ne navodi drugačije.

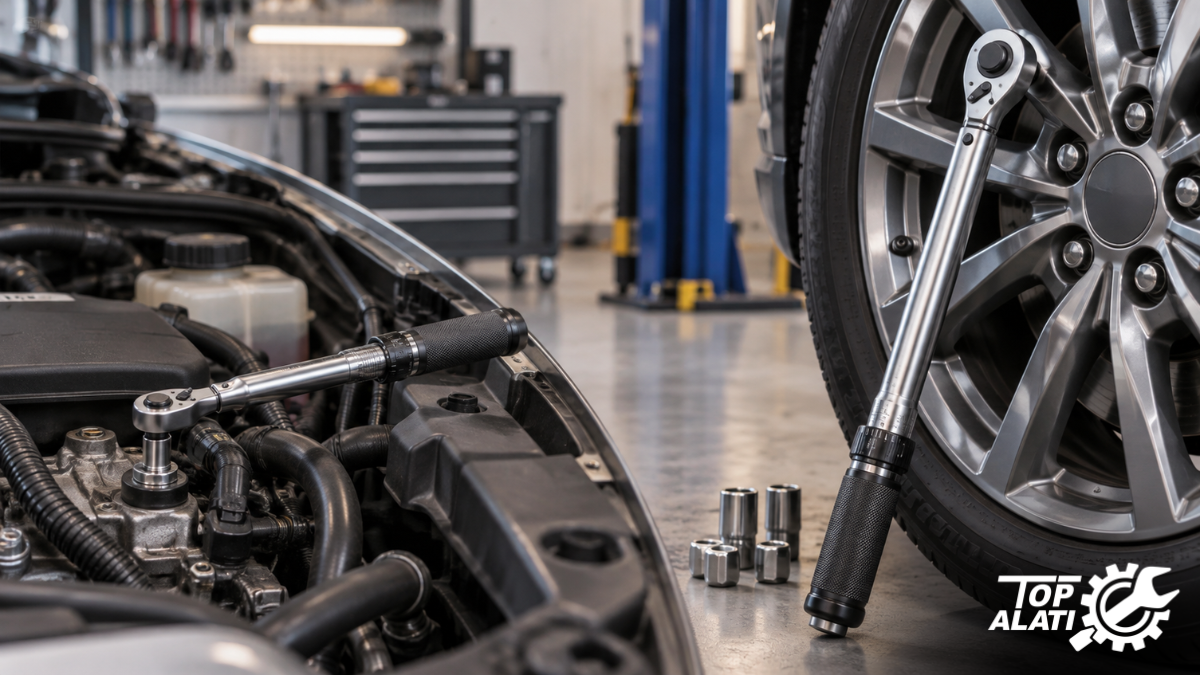

Praktičan problem nastaje kada se jednim ključem pokušava pokriti prevelik raspon poslova. Ključ 28–210 Nm obuhvaća tipične momente kotača mnogih osobnih vozila, ali ne može se pravilno postaviti na 20 Nm. Ključ 5–25 Nm pokriva male spojeve, ali nema kapacitet za kotače. Zato kod rada i na malim i na velikim momentima trebate dva ključa ili set s više raspona.
Točnost se najčešće navodi kao dopušteno odstupanje od postavljene vrijednosti. Pojedini ključevi u ovom vodiču deklariraju ±4 %, a profesionalni set ±3 %. ISO 6789 je relevantna međunarodna norma za ručne moment alate i postupke provjere odnosno kalibracije; pri kupnji je korisno provjeriti dolazi li uz alat certifikat ili izvješće o kalibraciji.
Za vijke kotača osobnog automobila najčešći je prihvat 1/2". Ključ raspona 28–210 Nm obuhvaća, primjerice, vrijednosti od 90 do 130 Nm koje se često susreću na osobnim vozilima. To ipak nije univerzalna vrijednost za svaki automobil: prije zatezanja provjerite propisani moment za konkretan model vozila i izvedbu kotača.
Duljina ručke ovdje je praktično važna. Ključ duljine oko 450 mm daje više poluge pri većim momentima od kompaktnog 1/4" ključa, pa se propisana vrijednost postiže kontroliranije. Prihvat 1/2" ujedno odgovara velikom broju nasadnih ključeva koji se koriste za vijke kotača.
Detaljnije vrijednosti i postupak provjere za kotače nalaze se u našem priručniku za zatezanje vijaka kotača. U ovom vodiču fokus je na izboru odgovarajućeg moment ključa.
Za spojeve koji traže 5–25 Nm logičan je izbor 1/4" moment ključ raspona 5–25 Nm. Ako je potreban nešto viši mali moment, primjerice do 30 Nm, 3/8" ključ raspona 6–30 Nm može biti prikladniji. Presudna je propisana vrijednost spoja, a ne sama veličina prihvata.
Manji ključevi praktičniji su u motornom prostoru i na sklopovima gdje je malo mjesta za zamah. Kod osjetljivih spojeva važni su čitljiva skala, deklarirana točnost i odgovarajući nasadni ključ ili bit. Nemojte pretpostaviti moment prema vrsti dijela: dvije svjećice ili dva senzora ne moraju imati istu propisanu vrijednost.
Prihvat 1/4" ili 3/8" određuje koje nasadne ključeve, bitove i nastavke možete spojiti izravno. Ako već imate set nasadnih ključeva, prije kupnje moment ključa provjerite podudara li se prihvat s opremom koju koristite.
Kilo ključ je radionički naziv za moment ključ. Izraz dolazi iz starije jedinice kilogram-sila metar (kgf·m). Jedan kgf·m iznosi približno 9,81 Nm, pa se u praksi često pojednostavljeno računa da je “jedna kila” oko 10 Nm. Kada netko kaže da spoj ide na “12 kila”, riječ je o približno 118 Nm.
U radu je ipak sigurnije koristiti vrijednost u njutnmetrima (Nm) koja je propisana za konkretan spoj. Moderni moment ključevi najčešće imaju skalu u Nm, a neki modeli i dodatnu skalu u drugim jedinicama. Ako podatak dolazi iz starije dokumentacije u kgf·m, prije rada ga treba pravilno preračunati.
Kod mehaničkog moment ključa s klik mehanizmom cilj je postaviti propisanu vrijednost, opterećenje povećavati ravnomjerno i stati čim mehanizam signalizira postignuti moment.
Detaljnije o rukovanju, održavanju i provjeri alata pročitajte u vodiču sedam stvari koje biste trebali znati o svom moment ključu. Upute konkretnog modela uvijek imaju prednost ako se razlikuju od općih pravila.
Šest podataka najbrže pokazuje odgovara li ključ poslu koji planirate raditi.
Kod moment alata upute konkretnog modela imaju prednost. Posebno provjerite mjerni smjer, način skladištenja i uvjete kalibracije.
Moment ključ 1/4" 5–25 NmRaspon 5–25 Nm, točnost ±4 %, duljina 270 mm, prihvat 1/4" i čegrtaljka 24 zuba. Dvosmjerni prekidač glave.Pogledaj proizvod
Moment ključ 1/4" 5–25 Nm s certifikatomRaspon 5–25 Nm, točnost ±4 %, duljina 275 mm i masa 0,74 kg. Isporučuje se s potvrdom o umjeravanju.Pogledaj proizvod
Moment ključ 3/8" 6–30 NmRaspon 6–30 Nm, prihvat 3/8" i ukupna duljina 300 mm. Isporučuje se sa službenim izvješćem o kalibraciji.Pogledaj proizvod
Moment ključ 1/2" 28–210 NmRaspon 28–210 Nm, prihvat 1/2", ukupna duljina 450 mm, dvosmjerna glava i klik signal. Raspon obuhvaća tipične momente kotača mnogih osobnih vozila.Pogledaj proizvod
Moment ključ 1/2" 70–350 NmRaspon 70–350 Nm, točnost ±4 %, duljina 630 mm i masa 2,585 kg. Isporučuje se s potvrdom o umjeravanju.Pogledaj proizvod
Set moment ključeva 5–220 NmTri ključa: 1/4" 5–25 Nm, 3/8" 10–60 Nm i 1/2" 40–220 Nm, deklarirane točnosti ±3 %. U kompletu su i nastavci, zglobovi, bitovi te nasadni ključevi 17, 19 i 21 mm.Pogledaj proizvod
Set nasadnih ključeva, 219 dijelovaVelik izbor nasadnih ključeva i bitova u više prihvata. Prije kombiniranja s moment ključem provjerite odgovaraju li prihvat i dimenzija konkretnom spoju.Pogledaj proizvod
Set nasadnih ključeva 1/2" i 1/4", 94 komadaSet s nasadnim ključevima 1/2" i 1/4", dugim nasadnim ključevima, nastavcima, kardanskim zglobovima, bitovima i nasadnicima za svjećice.Pogledaj proizvodPrihvat 1/2" ne znači automatski da je ključ pravi za svaki automobilski posao. Prvo provjerite propisani Nm, zatim raspon i prihvat.
Raspon 28–210 Nm ne može postaviti 20 Nm, a 5–25 Nm ne može odraditi kotače. Za širok raspon poslova realno su potrebna dva ključa ili set.
Prekidač lijevo/desno govori o radu čegrtaljke. Za lijevi navoj provjerite je li i mjerenje momenta deklarirano u tom smjeru.
Dobar raspon nije jedini kriterij. Duga ručka olakšava velike momente, ali može biti nepraktična u skučenom motornom prostoru.

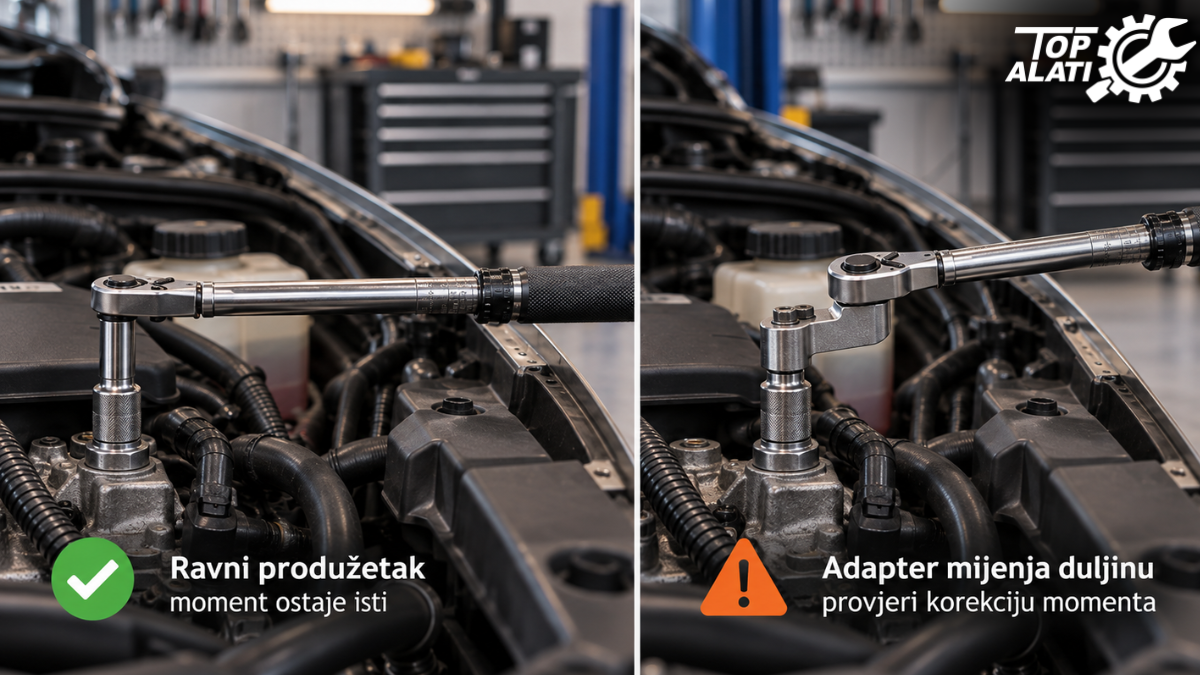

Moment ključ mora se pravilno spojiti na vijak. Adapter koji mijenja efektivnu duljinu alata može tražiti korekciju postavljene vrijednosti.
Radionički izraz “kila” nije isto što i Nm. Jedan kgf·m iznosi približno 9,81 Nm, pa vrijednost iz starije dokumentacije treba preračunati.
Ne postoji jedan interval koji vrijedi za svaki model i svaku upotrebu. Profesionalni korisnici trebaju definirati periodičnu provjeru prema uputama proizvođača i intenzitetu rada, a kontrola je posebno važna nakon pada, preopterećenja ili sumnje u točnost. Jednom godišnje može biti praktičan servisni interval, ali nije univerzalno pravilo za svaki ključ.
Može samo ako je mjerenje momenta deklarirano za taj smjer. Reverzibilna čegrtaljka sama po sebi nije dovoljan dokaz: u tehničkim podacima tražite podatak o mjernom smjeru odnosno točnosti u smjeru u kojem ćete raditi.
Mehanički ključ s klikom jednostavan je, ne treba bateriju i dovoljan je za velik broj radioničkih poslova. Digitalni modeli prikazuju izmjerenu vrijednost i mogu imati dodatna zvučna ili svjetlosna upozorenja. Izbor ovisi o traženom rasponu, načinu rada, potrebnoj dokumentaciji i budžetu, a ne samo o vrsti prikaza.
Broj zuba određuje najmanji kut potreban da čegrtaljka ponovno zahvati. Kod 72 zuba to je oko 5°, a kod 24 zuba oko 15°. Veći broj zuba zato pomaže kada je prostor za zamah ograničen; sam broj zuba ne govori pouzdano o ukupnoj nosivosti ili kvaliteti ključa.
Udarni nasadni ključ može se koristiti ručno na moment ključu ako odgovaraju prihvat i dimenzija te proizvođač ne navodi ograničenje. Impact izvedba obično je teža i deblja pa nije uvijek najpraktičnija. Važnije sigurnosno pravilo je obrnuto: obični kromirani nasadni ključ ne koristite na udarnom odvijaču ako nije predviđen za udarni rad.
Moment ključ birajte prema propisanom momentu i deklariranom rasponu, a tek zatim prema prihvatu, duljini ručke i ostalim značajkama. Za kotače osobnih vozila često se koristi 1/2" ključ s rasponom koji obuhvaća približno 90–130 Nm, dok mali servisni spojevi mogu tražiti 1/4" ili 3/8" ključ u području od nekoliko do nekoliko desetaka Nm.
U praksi je najvažnije ne pokušavati jednim ključem pokriti posao za koji njegov raspon nije predviđen. Ako radite samo jedan tip posla, dovoljan može biti jedan dobro odabran ključ. Ako na istom vozilu radite i kotače i male precizne spojeve, praktičnije i tehnički ispravnije rješenje su dva različita raspona ili set. Prije kupnje provjerite raspon, točnost, mjerni smjer, dokumentaciju kalibracije i kompatibilan prihvat nasadnih ključeva.
Pošaljite nam koji spoj radite i propisani moment u Nm. Na temelju te vrijednosti možemo suziti izbor na ključ ili set čiji raspon stvarno odgovara poslu.
