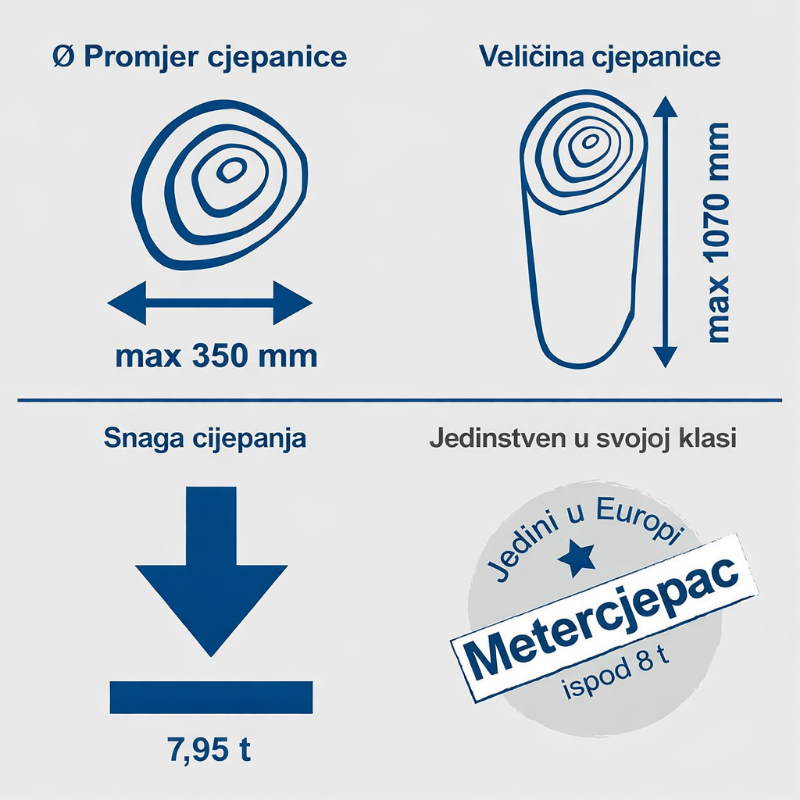

- za obradu trupaca duljine 680–1070 mm i promjera 80–350 mm
- sila cijepanja 7,95 t dolazi iz hidrauličkog sustava tlaka 21 MPa uz 4,8 l ulja

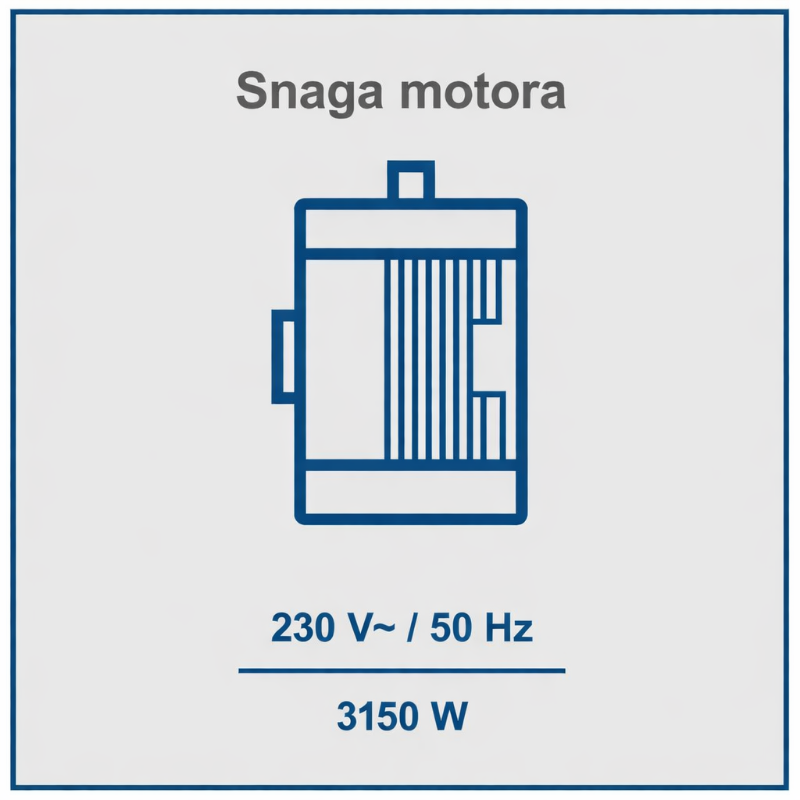

- pogon je električni indukcijski motor snage 3150 W na 230 V / 50 Hz, nazivna struja 14 A

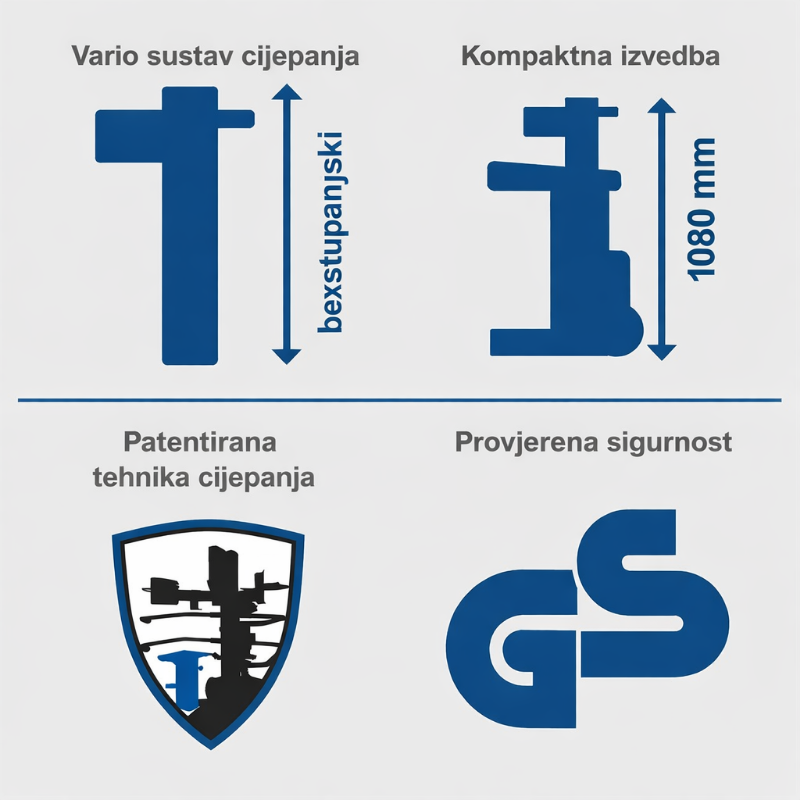

- klin za cijepanje 160 × 70 mm s kutom 3° radi u kombinaciji s vario sustavom cijepanja za prilagodbu hoda ovisno o duljini komada
- cilindar promjera 70 mm i hoda 485 mm definira radni ciklus, uz brzinu naprijed 32 mm/s i povrat 160 mm/s (1. stupanj)

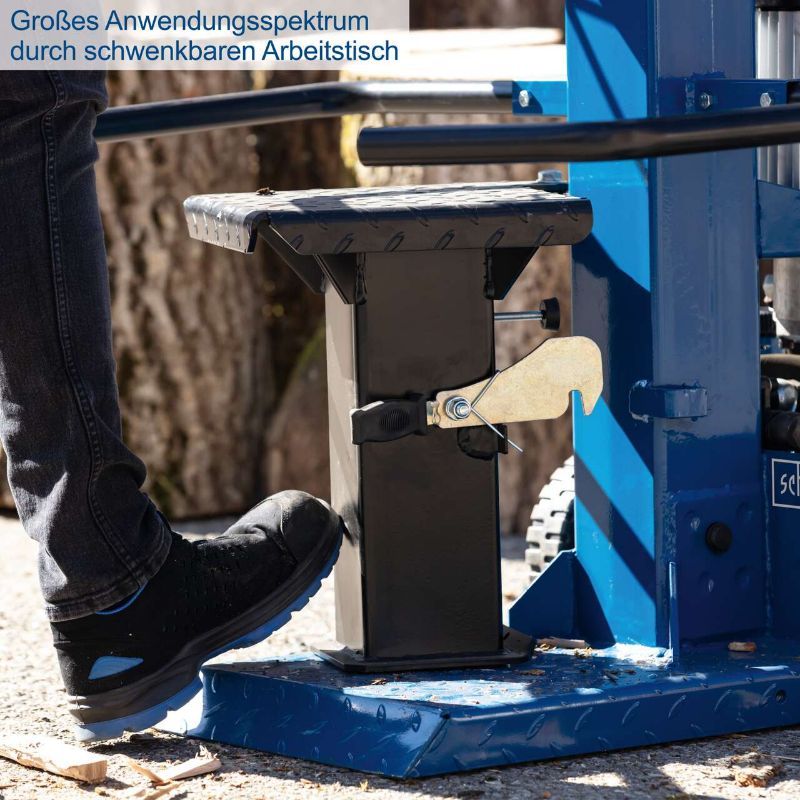

- radna površina je 300 × 280 mm, a razmak kotača 410 mm
- električna zaštita je IP54, motor ima termičku zaštitu, a priključak je EU utikač (klasa I)

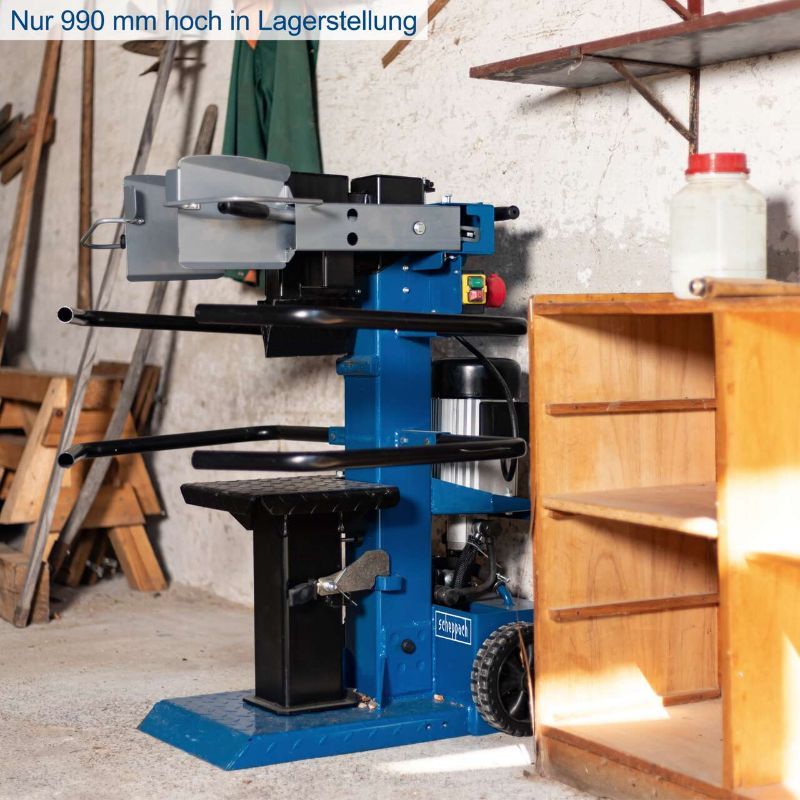

- dimenzije stroja su 850 × 990 × 1450 mm, visina sa spuštenim cilindrom 990 mm

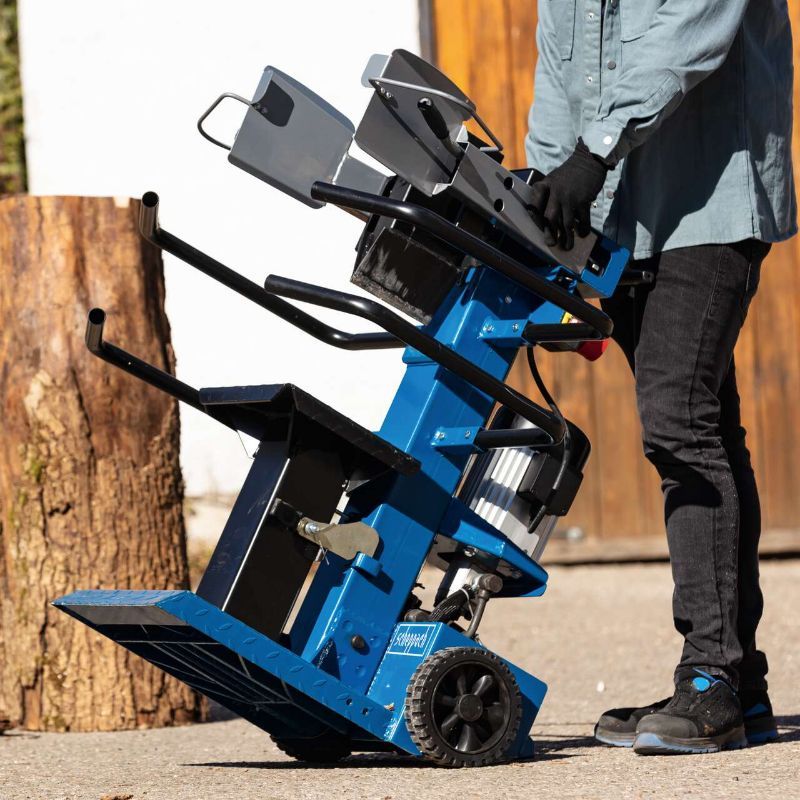

- neto masa je 126,0 kg, transportni kotači su promjera 200 mm
- razina buke: Lw(A) 102,6 dB i Lp(A) 89,6 dB, nesigurnost 3,0 dB
Tehnički podaci
| Tip | Vertikalni cjepač drva |
| Sila cijepanja | 7,95 t |
| Maks. duljina trupca | 1070 mm |
| Min. duljina trupca | 680 mm |
| Maks. promjer trupca | 350 mm |
| Min. promjer trupca | 80 mm |
| Motor | Indukcijski |
| Napon | 230 V |
| Frekvencija | 50 Hz |
| Snaga | 3150 W |
| Nazivna struja | 14 A |
| Hidraulički tlak | 21 MPa |
| Količina ulja | 4,8 l |
| Promjer cilindra | 70 mm |
| Hod cilindra | 485 mm |
| Brzina naprijed (1. stupanj) | 32 mm/s |
| Brzina povratka (1. stupanj) | 160 mm/s |
| Klin za cijepanje (D × Š) | 160 × 70 mm |
| Kut nagiba klina | 3° |
| Duljina stola | 300 mm |
| Širina stola | 280 mm |
| Promjer kotača | 200 mm |
| Razmak kotača / širina traga | 410 mm |
| Dimenzije stroja (D × Š × V) | 850 × 990 × 1450 mm |
| Visina sa spuštenim cilindrom | 990 mm |
| Neto težina | 126,0 kg |
| Bruto težina | 137,5 kg |
| Klasa izolacije | B (maks. temperatura motora 130°C) |
| Zaštita motora (termička) | Da |
| Klasa električne zaštite | IP54 |
| Vrsta utikača | EU utikač (klasa I) |
| Razina zvučne snage Lw(A) | 102,6 dB |
| Razina zvučnog tlaka Lp(A) | 89,6 dB |
| Nesigurnost KpA / KwA | 3,0 dB / 3,0 dB |
Najčešća pitanja (Q&A)
Koju duljinu i promjer trupaca može cijepati Compact 8t?
Ovaj vertikalni cjepač drva radi s trupcima duljine do 1070 mm i promjera 80–350 mm. Minimalna visina rezanja je 680 mm, a maksimalna 1070 mm, što je bitno za odabir komada koji stabilno stoje na stolu.
Radi li na standardnoj utičnici 230 V i kolika je potrošnja?
Da, napajanje je 230 V / 50 Hz (EU utikač, klasa I), a maksimalna snaga motora je 3150 W uz nazivnu struju 14 A. Operativno: zbog opterećenja koristite ispravnu instalaciju i odgovarajući produžni kabel (kratak i dovoljnog presjeka) kako ne bi dolazilo do pada napona.
Kolika je sila cijepanja i što to znači u praksi?
Sila cijepanja je 7,95 t, uz hidraulički tlak 21,0 MPa. To je razina za pouzdano cijepanje većine komada unutar deklariranih dimenzija; ako imate izrazito čvorasto tvrdo drvo na gornjim granicama promjera, realno je očekivati sporiji rad ili potrebu za jačom klasom cjepača.
Koje su dimenzije klina za cijepanje i kako utječu na rad?

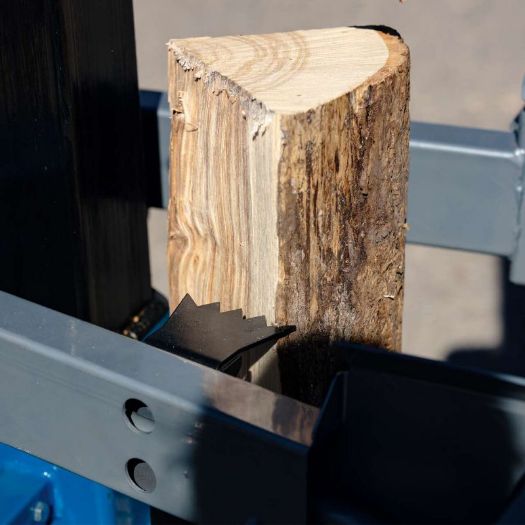

Klin za cijepanje je dimenzija 160 × 70 mm, uz kut nagiba klina 3°. Veći klin olakšava inicijalno otvaranje vlakana i stabilniji ulaz u drvo, što je bitno kod tvrđih vrsta i komada većeg promjera.
Koje su brzine rada (naprijed/povrat) i kako to utječe na produktivnost?
Brzina naprijed (1. stupanj) je 32 mm/s, a brzina povratka (1. stupanj) 160 mm/s. U praksi to znači da je povrat brz (manje čekanja između ciklusa), dok se ukupna brzina rada najviše osjeti kod serijskog cijepanja komada različitih duljina.
Koje sigurnosne značajke ima i što je obavezno u radu?

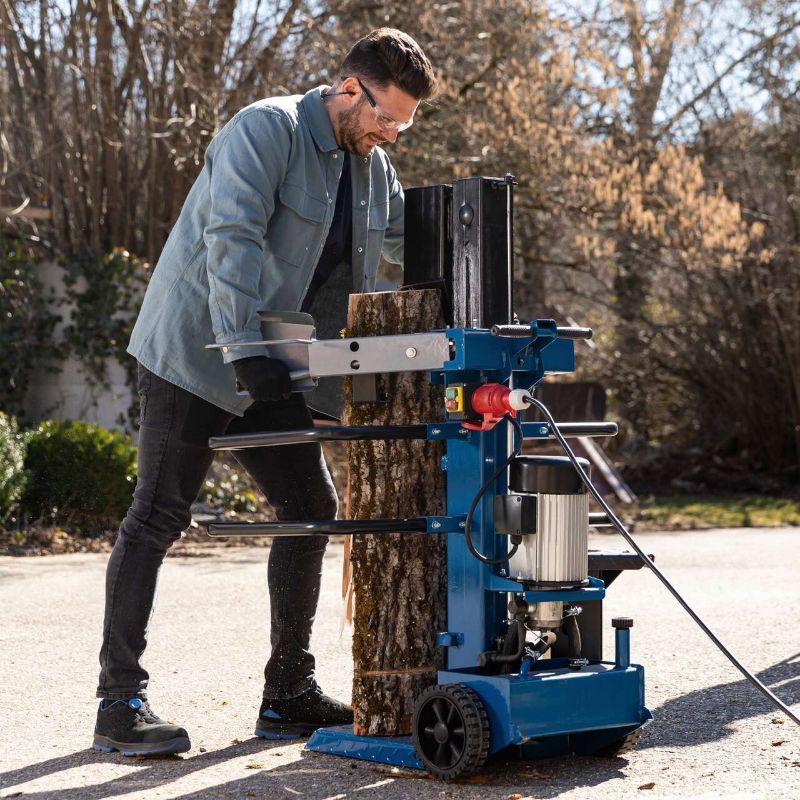

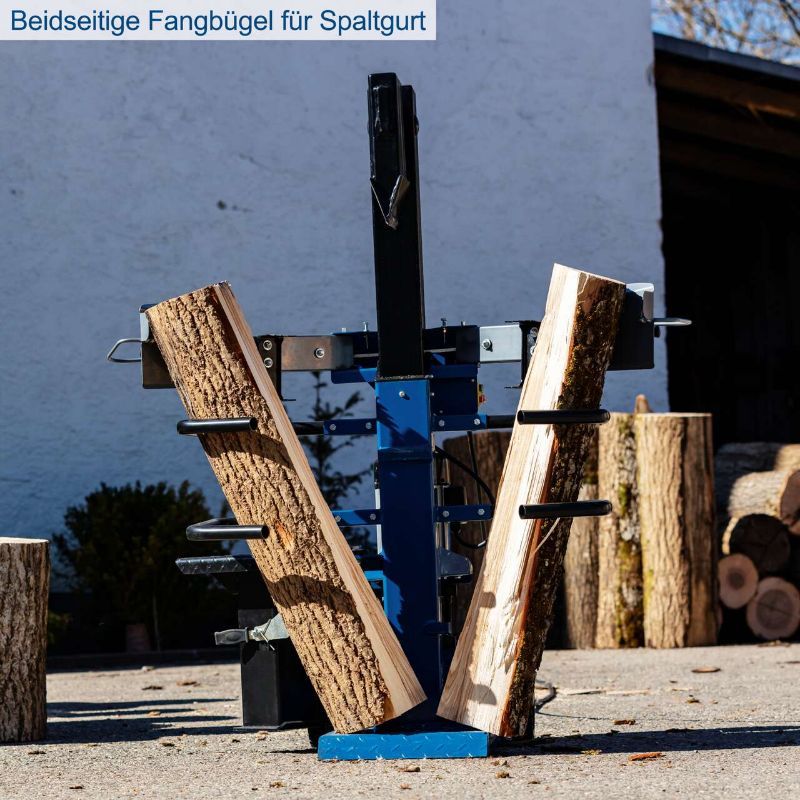

Cjepač je predviđen za dvoručno rukovanje i ima hvatače trupaca s obje strane, što smanjuje rizik kontakta s zonom cijepanja tijekom rada. Razina zvučnog tlaka je Lp(A) 89,6 dB (Lw(A) 102,6 dB), pa je u kontinuiranom radu racionalno koristiti zaštitu sluha.
Što trebam znati o hidraulici i održavanju (ulje, zaštita, uvjeti rada)?
Količina hidrauličkog ulja je 4,8 l; redovno provjeravajte razinu i curenja oko cilindra i spojeva. Električna zaštita je IP54 uz termalnu zaštitu motora, što je adekvatno za prašinu i prskanje, ali nije namijenjeno pranju mlazom vode niti radu u uvjetima stalne vlage.
