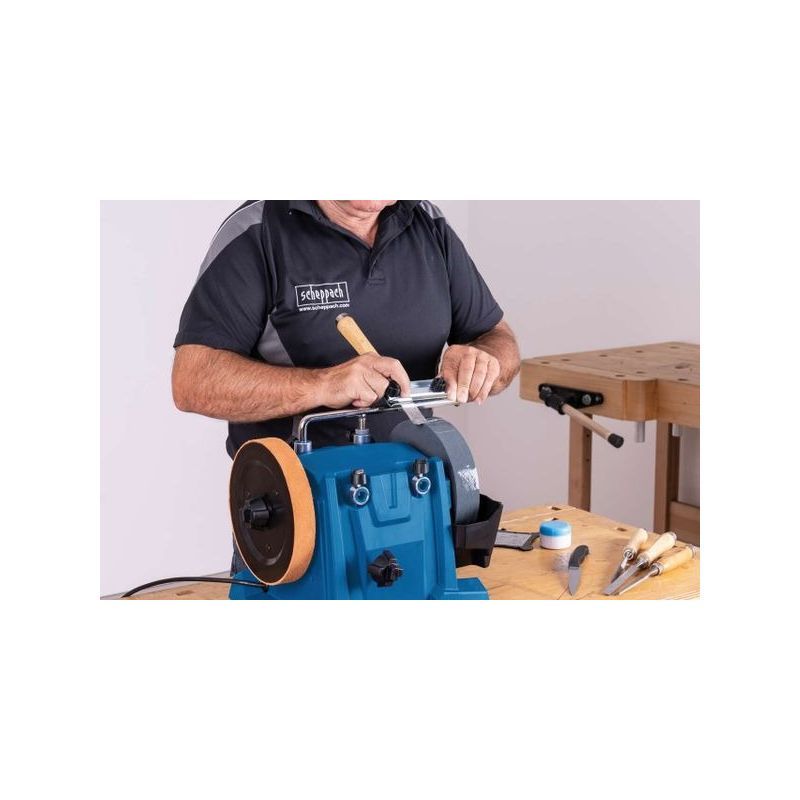

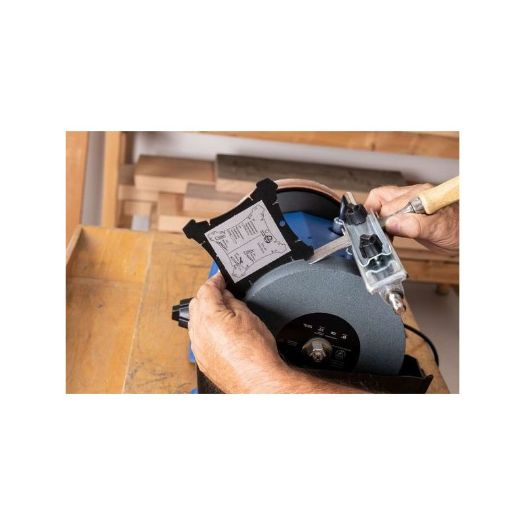

- sustav za mokro brušenje za oštrenje i završno poliranje ravnih alata uz hlađenje u vodi

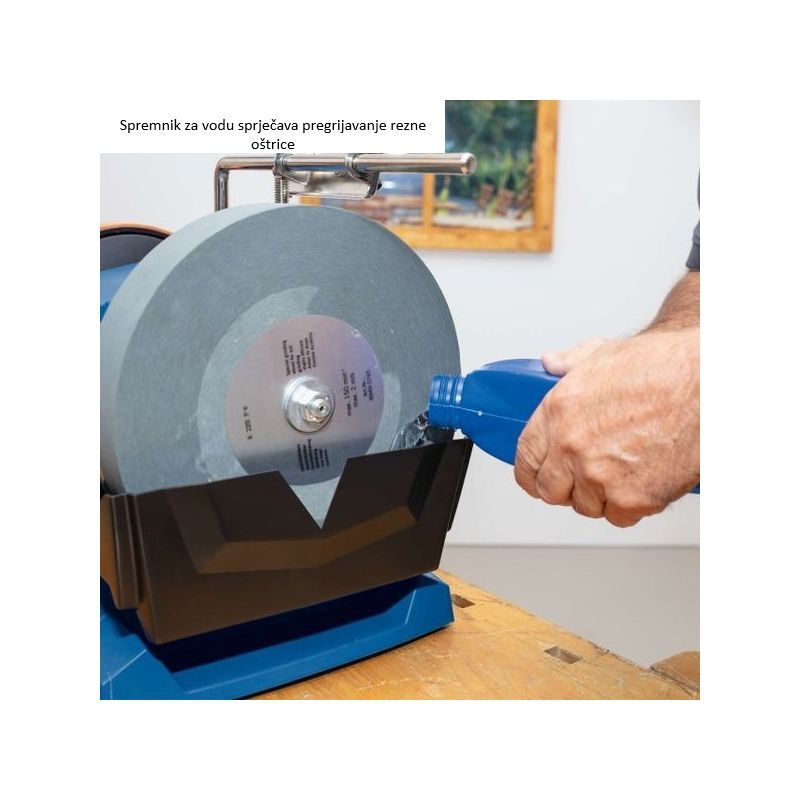

- brusna ploča radi u vodenoj kupelji, a spremnik vode ima podešavanje visine
- time se kontrolira temperatura pri brušenju i smanjuje rizik od pregrijavanja reznog ruba

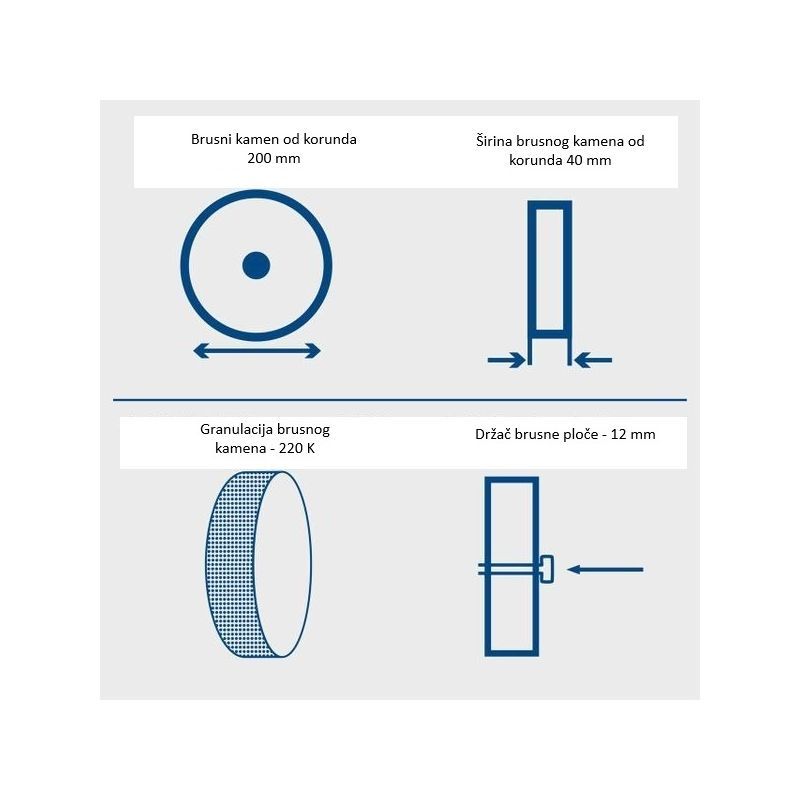

- brusna ploča je Ø200 mm, debljine 40 mm, granulacije K220

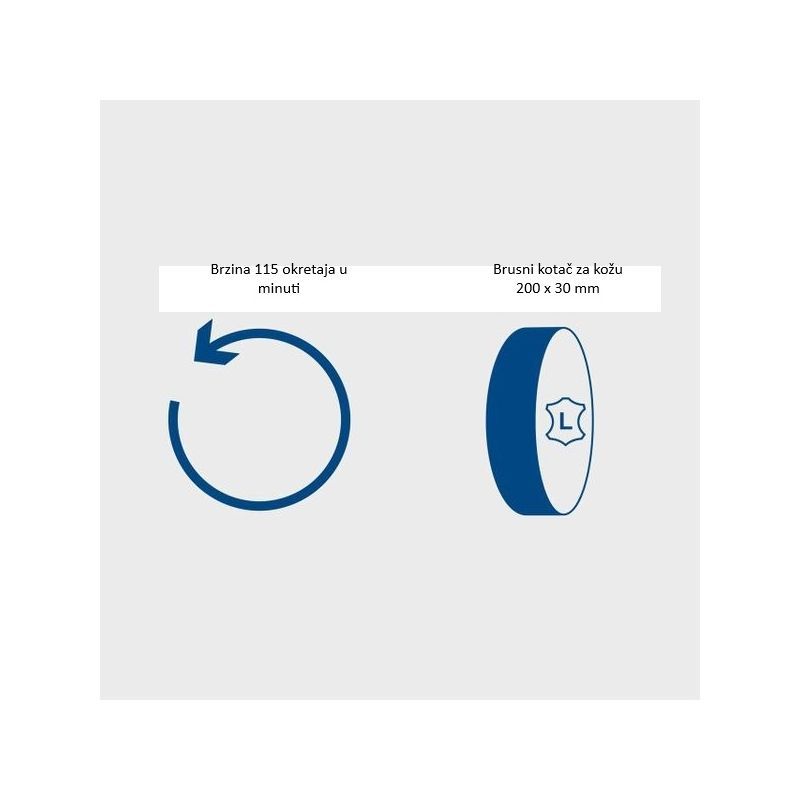

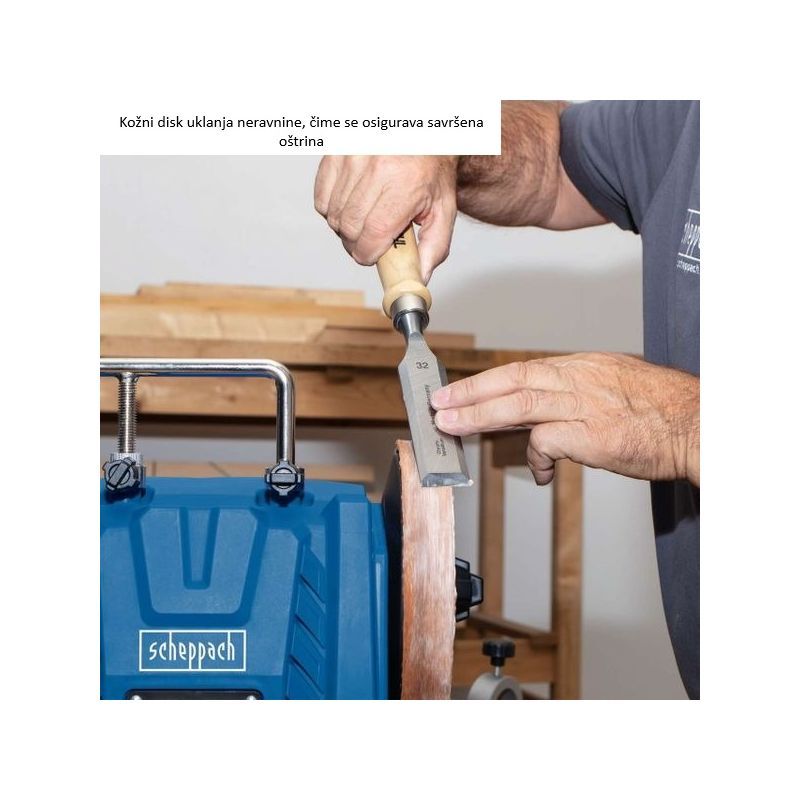

- za završnu obradu koristi se kožna ploča Ø200 mm, širine 30 mm, s brzinom 116 o/min
- pogonsko vratilo za brusnu ploču je promjera 12 mm, navoj pogonske osovine je M12, a radijalna koncentričnost pogonskog vratila je 0,08 mm
- kućište je plastično
- napajanje je 230–240 V / 50 Hz. Kontinuirana potrošnja S1 je 120 W, a nazivna potrošnja u načinu rada 1 je 150 W
- stroj ima prekidač bez naponskog otpuštanja
- duljina kabela je 1800 mm. Neto masa je 8,884 kg

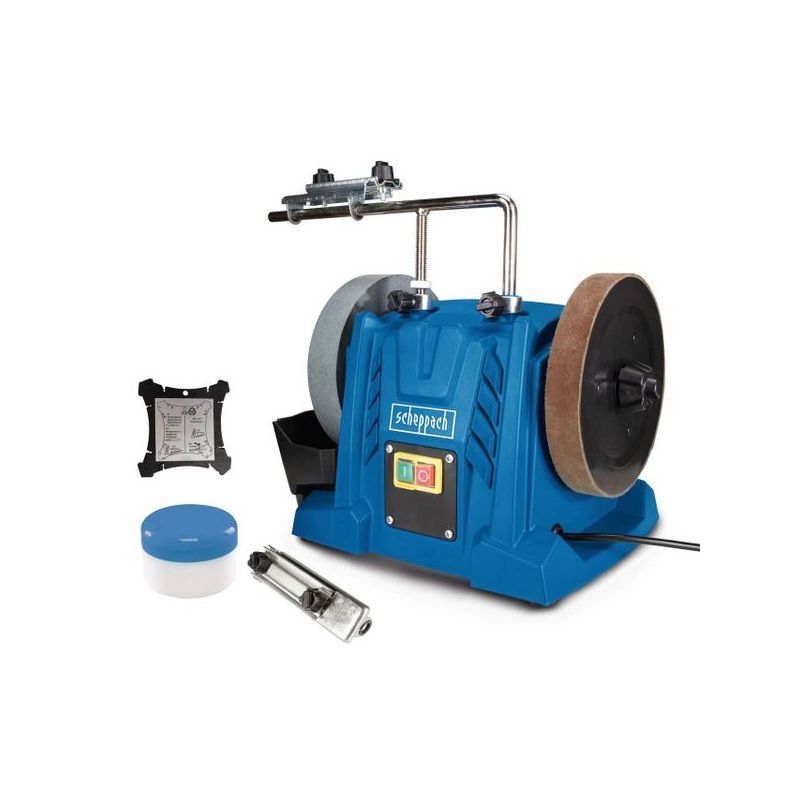

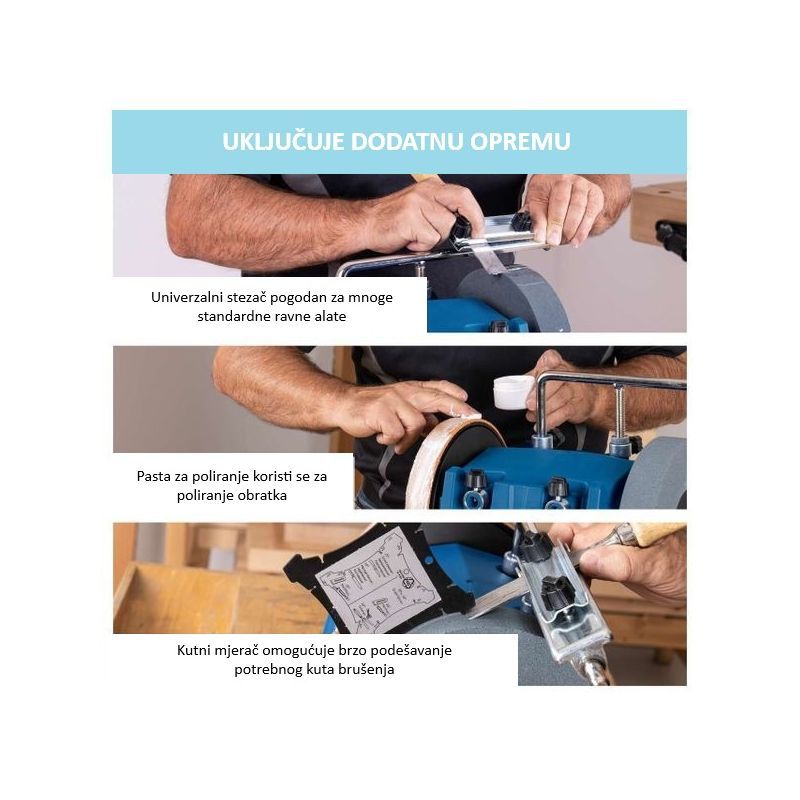

- u isporuci su univerzalna hvataljka 70, pasta za brušenje i kutni mjerač
Tehnički podaci
| Naziv | Sustav za mokro brušenje |
| Model | Tiger 5000S |
| Vrsta pogona | Električni |
| Napajanje | 230–240 V / 50 Hz |
| Tip motora | Indukcijski motor |
| Potrošnja energije (način rada 1) | 150 W |
| Kontinuirana potrošnja S1 | 120 W |
| Nazivna struja | 0,5 A |
| Maks. brzina motora | 1490 o/min |
| Brusna ploča | Ø200 × 40 mm |
| Granulacija brusne ploče | K220 |
| Promjer kožne ploče | 200 mm |
| Širina kožne ploče | 30 mm |
| Brzina kožne ploče | 116 o/min |
| Promjer pogonskog vratila brusne ploče | 12 mm |
| Navoj pogonske osovine | M12 |
| Radijalna koncentričnost pogonskog vratila | 0,08 mm |
| Podešavanje visine spremnika za vodu | Da |
| Materijal kućišta | Plastika |
| Prekidač bez naponskog otpuštanja | Da |
| Duljina kabela | 1800 mm |
| Razina zvučnog tlaka Lp(A) | 63,5 dB |
| Razina zvučne snage Lw(A) | 76,5 dB |
| Dimenzije stroja (D × Š × V) | 290 × 330 × 270 mm |
| Neto težina | 8,884 kg |
| Bruto težina | 10,419 kg |
| Standardna oprema | Univerzalna hvataljka 70, pasta za brušenje, kutni mjerač |
