- set alata za fazu motora namijenjen je blokiranju i pozicioniranju komponenti razvodnog mehanizma tijekom zamjene ili kontrole razvodnog remena na 1.6 CRDi dizelskim motorima
- omogućuje sigurno fiksiranje radilice, bregaste osovine i zatezača u točnom radnom položaju
- komplet sadrži alate koji zamjenjuju originalne servisne alate i omogućuju izvođenje postupaka prema tvorničkim specifikacijama bez improvizacije
- alati su prilagođeni motorima s AdBlue® sustavom i koriste se pri servisnim zahvatima gdje je potrebna precizna sinkronizacija razvodnog mehanizma
- set je namijenjen profesionalnoj uporabi u radionicama koje rade na vozilima s 1.6 CRDi motorima, gdje je točnost faziranja ključna za ispravan rad motora i sprječavanje mehaničkih oštećenja
Tehnički podaci
| Namjena | Blokiranje razvodnog remena i precizno pozicioniranje motora |
| Tip motora | 1.6 CRDi (AdBlue®) |
| Oznake motora | D4FE, D4FE (U3) |
| Vrsta alata | Set alata za zupčenje i blokadu motora |
| Primjena | Zamjena i provjera razvodnog remena |
| Zamjenski OEM alati | 09240-2U100 (blokada radilice)
09240-2U400 (blokada lančanika bregaste osovine)
09240-2U300 (blokada bregaste osovine)
09240-2U500 (alat za otpuštanje zatezača) |

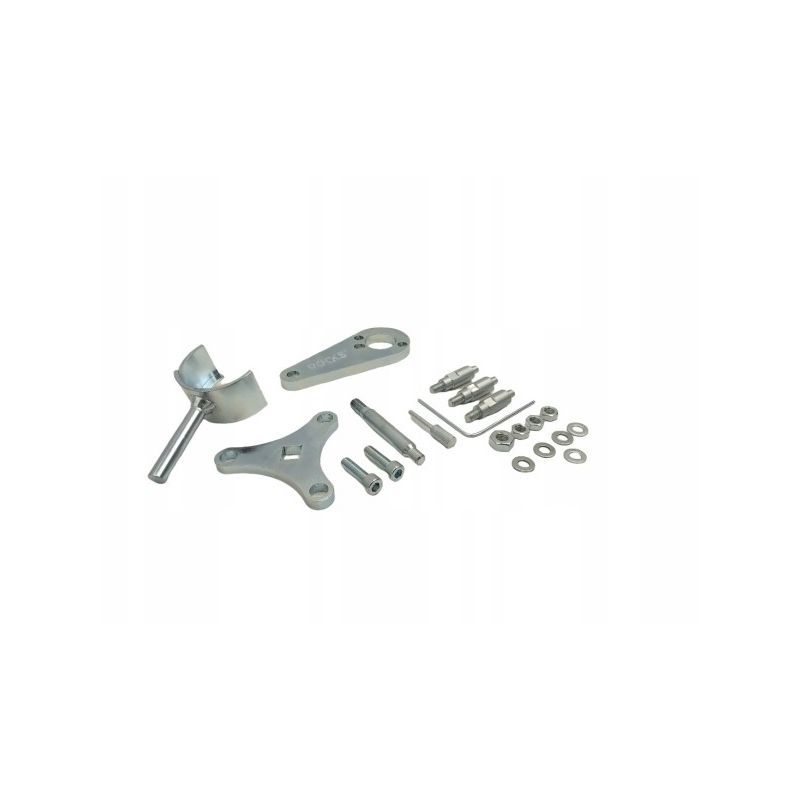

| Sadržaj kompleta | Alat za blokiranje radilice
Alat za blokiranje bregaste osovine
Blokada zatezača razvodnog remena
Alat za otpuštanje zatezača
Set vijaka za montažu |
| Kompatibilna vozila | Ceed (2018–)
Optima (2018–2020)
ProCeed (2019–)
Sportage (2018–2021)
Stonic (2018–)
XCeed (2019–)
i40 (2018–2020)
Kona (2018–)
Tucson (2018–2021) |
Najčešća pitanja (Q&A)
Za što je namijenjen alat za blokiranje razvoda za HYUNDAI/KIA 1.6 CRDi?
Komplet je namijenjen za blokiranje motora HYUNDAI/KIA 1.6 CRDi (AdBlue) u položaju razvoda (zupčasti remen) tijekom zamjene razvodnog remena i kontrole faze. Cilj je zadržati radilicu i bregaste osovine u točnom položaju kako bi se izbjegao pomak faze pri demontaži/montaži remena.
Koje tipove motora pokriva ovaj komplet?
Pokriva 1.6 CRDi motore: D4FE i D4FE (U3).
Koje OEM alate ovaj set zamjenjuje (OEM reference)?
Set zamjenjuje sljedeće OEM alate:
- Alat za blokiranje radilice: 09240-2U100
- Alat za blokiranje lančanika bregaste osovine: 09240-2U400
- Blokada bregaste osovine: 09240-2U300
- Alat za otpuštanje zatezača zupčastog remena: 09240-2U500
Što je uključeno u komplet (operativno)?
Komplet uključuje: alat za blokiranje radilice, alat za blokiranje lančanika bregaste osovine, blokadu bregaste osovine, alat za otpuštanje zatezača zupčastog remena, blokadu zatezača te set vijaka za montažu.
Na kojim vozilima je set primjenjiv (navedene aplikacije)?
Primjene prema navodu:
- KIA: Ceed (2018–), Optima (2018–2020), ProCeed (2019–), Sportage (2018–), Stonic (2018–), XCeed (2019–)
- HYUNDAI: i40 (2018–2020), Kona (2018–), Tucson (2018–)
Napomena: primjena je vezana uz motor 1.6 CRDi D4FE / D4FE (U3); preporuka je potvrditi oznaku motora prema dokumentaciji vozila prije zahvata.
Kada je ovakav alat “obavezan”, a kada se može raditi bez specijalnog seta?
Kod zamjene zupčastog remena na motorima gdje je faza kritična i gdje su tolerancije male, alat za blokiranje je standard koji smanjuje rizik pogrešne faze, nepravilnog napinjanja i posljedičnih kvarova. Rad “bez alata” povećava rizik i tipično nije preporučen u profesionalnoj radionici, posebno kod ponovljivih zahvata i odgovornosti za rezultat.
Koji je minimalni workflow korištenja seta kod zamjene razvodnog remena?
Tipičan postupak: (1) postaviti motor u servisni položaj razvoda prema proceduri, (2) blokirati radilicu odgovarajućim alatom, (3) blokirati bregastu osovinu/lančanik bregaste osovine prema setu, (4) otpustiti zatezač alatom za otpuštanje zatezača, (5) zamijeniti remen i podesiti napetost prema specifikaciji, (6) ukloniti blokade i ručno okrenuti motor kontrolno, (7) ponovno provjeriti fazu i napetost.
Koje su tipične greške (i reklamacije) kod zamjene razvoda i kako set pomaže da ih smanjite?
Najčešće greške su: pomak faze (radilica/bregasta), pogrešna napetost remena, rad bez kontrolnog okretanja i provjere oznaka te oštećenje navoja/nepravilna montaža zatezača. Set blokada smanjuje rizik pomaka faze tijekom rada i standardizira postupak, što izravno smanjuje rizik povrata i reklamacija.
Koji su ključni “dodatni alati” koje servisi najčešće uzmu uz set za blokiranje razvoda?
Za profesionalan rezultat najčešće se uzimaju potrošni dijelovi i alat za kontrolu momenta: set razvodnog remena (remen + zatezači/remenice prema vozilu), moment ključ te alat za rad na motoru. Primjeri (Top Alati):
Ako želite brzu provjeru kompatibilnosti po oznaci motora (D4FE / D4FE U3), nazovite 091 4111 902.
