- Kutna potezna pila za poprečne, kose i potezne rezove u drvu i plastici, s napajanjem 220–240 V / 50 Hz.
- Motor je četkasti, maksimalna brzina 4700 min⁻¹.
- Potrošnja u načinu rada 1 je 2000 W, kontinuirana potrošnja S1 1700 W.
- Stupanj električne zaštite IP20, razred zaštite II, ugrađen termoprotektor.
- Meki start nije predviđen.
- Kapacitet reza pri 90°/90° je širina 340 mm i visina 65 mm.
- Za kose i kombinirane rezove kapaciteti su: širina 340 mm (45°/90°), širina 240 mm (90°/45°) te visina 38 mm (45°/90°, 90°/45°, 45°/45° lijevo).
- Glava pile ima maksimalni nagib 45°, a stol se zakreće 0–45° s fiksnim pozicijama 0°/15°/22,5°/30°/45°.
- Laser i indikator kuta su integrirani, a vodilica je dvostruka.
- List pile je Ø216 mm (8"), provrt 30 mm, TCT izvedba, standardno 24 zuba.
- Dimenzije stroja su 750 × 580 × 500 mm. Priključak za odsis je Ø35 mm (unutarnji) / Ø45 mm (vanjski).
- Neto masa je 11,7 kg, duljina kabela 2000 mm.
Tehnički podaci
| Naziv | Kapp-, Zug- i gehrung pila |
| Model | HM216 |
| Vrsta pogona | Električni |
| Napon | 220–240 V |
| Frekvencija | 50 Hz |
| Potrošnja energije (način rada 1) | 2000 W |
| Kontinuirana potrošnja S1 | 1700 W |
| Tip motora | Četkasti motor |
| Maks. brzina motora | 4700 min⁻¹ |
| Laser | Da |
| Vodilica | Dvostruka |
| Maks. nagib glave | 45° |
| Raspon zakretanja stola | 0°–45° |
| Gehrung kutovi (fiksno) | 0° / 15° / 22,5° / 30° / 45° |
| Širina reza 90° / 90° | 340 mm |
| Visina reza 90° / 90° | 65 mm |
| Širina reza 45° / 90° | 340 mm |
| Visina reza 45° / 90° | 38 mm |
| Širina reza 90° / 45° | 240 mm |
| Visina reza 90° / 45° | 38 mm |
| Promjer lista pile | 216 mm (8") |
| Provrt lista pile | 30 mm |
| Broj zuba (standardni list) | 24 |
| Širina lista | 1,6 mm |
| Širina zuba | 2,8 mm |
| Priključak za odsis (unutarnji Ø) | 35 mm |
| Priključak za odsis (vanjski Ø) | 45 mm |
| Dimenzije stroja (D × Š × V) | 750 × 580 × 500 mm |
| Neto težina | 11,7 kg |
| Duljina kabela | 2000 mm |
| Stupanj električne zaštite | IP20 |
| Razred zaštite | Razred II |
Najčešća pitanja (Q&A)
Što je HM216 – je li ovo potezna kutna pila i za koje materijale je predviđena?
HM216 je kapp-, potezna i kutna pila s kliznom funkcijom (potezna vodilica) za precizne poprečne i kose rezove u tvrdom i mekom drvu te uobičajenim plastikama. Operativno: potezna funkcija je ključna kada trebate veću širinu reza na širim daskama i pločama.
Kolika je snaga motora i brzina lista (2000 W) te što to znači za kvalitetu reza?
Potrošnja u radu je do 2000 W (S1 1700 W), a maksimalna brzina motora je 4700 o/min. U praksi: za čist rez presudni su ispravan list (24T za brži rez, 48T za finiji), pravilno vođenje i stabilno stezanje obratka.

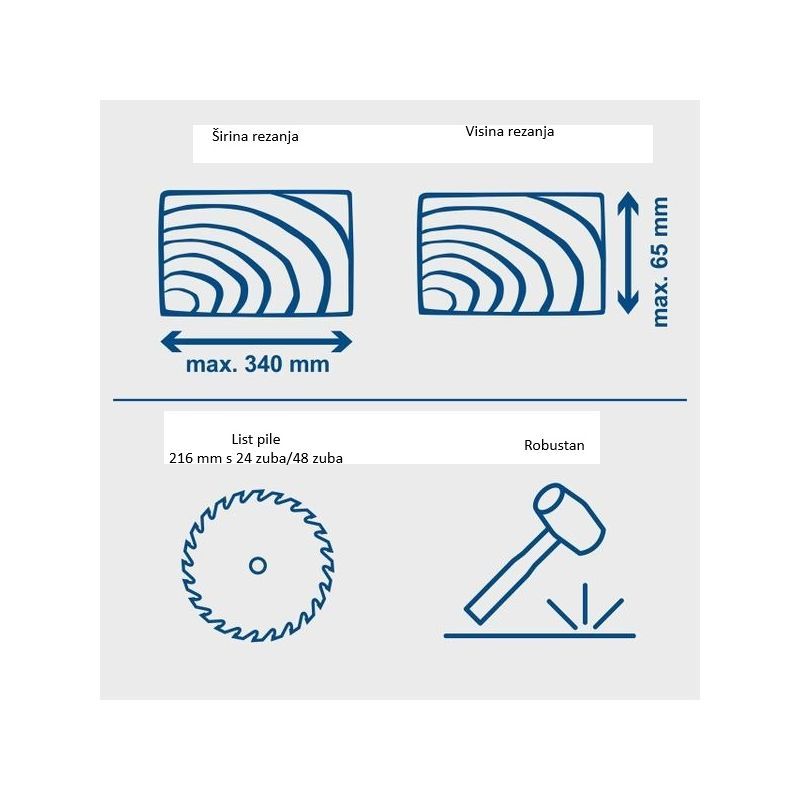

Koji je maksimalni kapacitet rezanja (širina/visina) u 90° rezu?
U postavci 90°/90° maksimalna širina reza je 340 mm, a maksimalna visina reza 65 mm. Operativno: maksimalna širina se ostvaruje poteznim hodom; za ponovljive rezove koristite graničnik i stezaljku.
Kako se mijenja kapacitet pri rezovima pod 45° (kosi/kutni rez)?
Kod kosih postavki kapacitet se smanjuje: npr. 90°/45° širina reza je 240 mm, a visina reza u 45° režimima je 38 mm. Operativno: za komade na granici kapaciteta planirajte rezove tako da kritični rez ide u 90° gdje je kapacitet najveći.

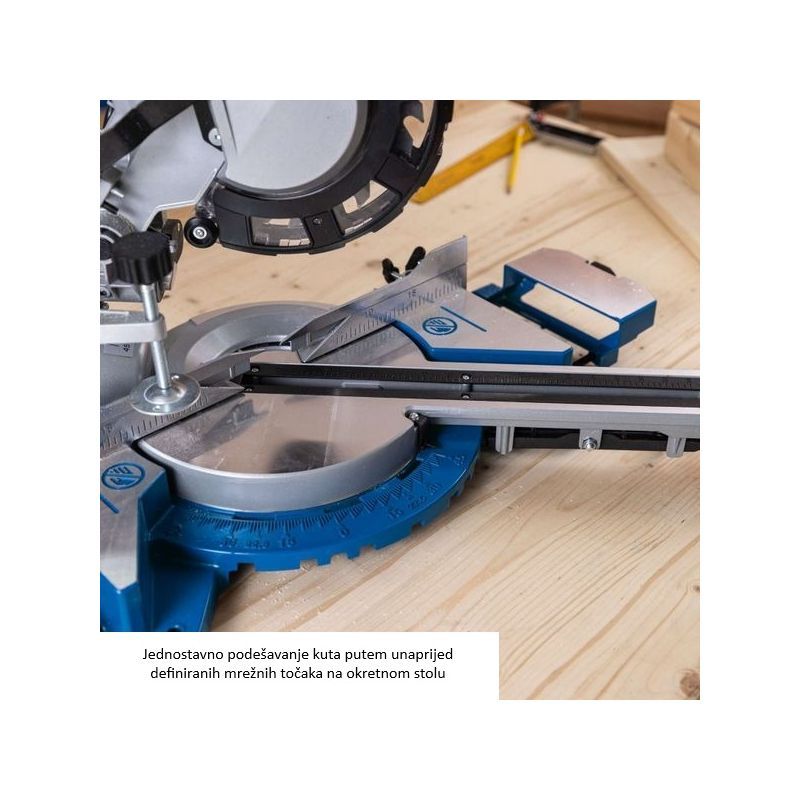

Koje kutove može zaključati i kako to pomaže u serijskom rezanju?
Pila ima fiksne (detent) kutove za brzo zaključavanje: 0° / 15° / 22,5° / 30° / 45°. Operativno: detent pozicije ubrzavaju ponavljanje istih rezova (lajsne, okviri, podkonstrukcije) i smanjuju rizik odstupanja u seriji.
Ima li nagib glave i u kojem smjeru (bevel) – do 45°?
Maksimalni kut nagiba (bevel) je 45°. Operativno: nagib glave omogućuje izradu kosih rezova bez okretanja obratka, što je praktično kod vidljivih spojeva i završnih obrada.

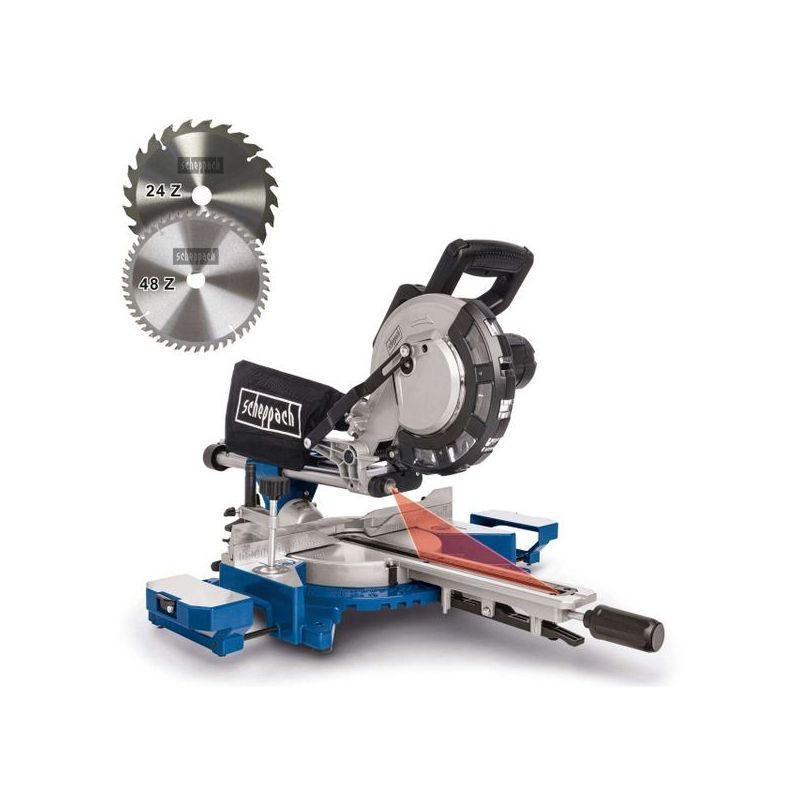

Koji list pile ide na HM216 (216 mm) i što dolazi u paketu?
Pila koristi list promjera 216 mm s provrtom 30 mm. U standardnoj opremi su 2 lista: 24 zuba i 48 zuba (karbidni vrh). 24T je brži za konstrukcijske rezove, a 48T daje finiji rez na lajsnama i vidljivim rubovima.
Ima li laser i odsis prašine – koje su dimenzije priključka?
Ugrađeni laser pomaže u preciznom pozicioniranju reza. Priključak za odsis ima unutarnji promjer 35 mm i vanjski promjer 45 mm, što olakšava spajanje na usisavač/odsis i smanjuje prašinu na radnom stolu.
Koliko je bučna i što je racionalno koristiti od zaštite?
Razina zvučnog tlaka je Lp(A) 96,5 dB, a zvučna snaga Lw(A) 109,5 dB. Operativno: za rad se preporučuje zaštita sluha, a zbog piljevine i čestica i zaštita očiju.
Što uzeti uz kutnu pilu 216 mm (2000 W) da rezovi budu precizniji i radionica čišća?
