Kako izračunati potreban volumen zraka za kompresor?

Izračun potrebnog volumena zraka (kapaciteta) kompresora zraka ključan je korak kako biste izbjegli 3 scenarija:

• kupnju preskupog,
• prejakog uređaja ili
• kupnju onog koji se pregrijava jer ne može pratiti tempo rada.

Evo kako izračunati potreban volumen zraka (kapacitet) kompresora, korak po korak.

Identificirajte potrošnju alata

Svaki pneumatski alat ima specifičnu potrošnju zraka izraženu u l/min (litrama u minuti) ili CFM (kubičnim stopama u minuti). Ove podatke pronađite na pločici alata ili u priručniku.

Što je zapravo CFM?

CFM je kratica za Cubic Feet per Minute. Dok bar ili PSI označavaju "snagu" (tlak), CFM označava "količinu" zraka.

Napomena o pretvorbi: 1 CFM ≈ 28.3 l/min

Zanimljivost: Da biste dobili 1 CFM zraka pri 6 bara, motoru treba oko 0.25 kW. Standardni kućni kompresor od 2.2 kW realno daje oko 8 do 9 CFM (cca 250 l/min).

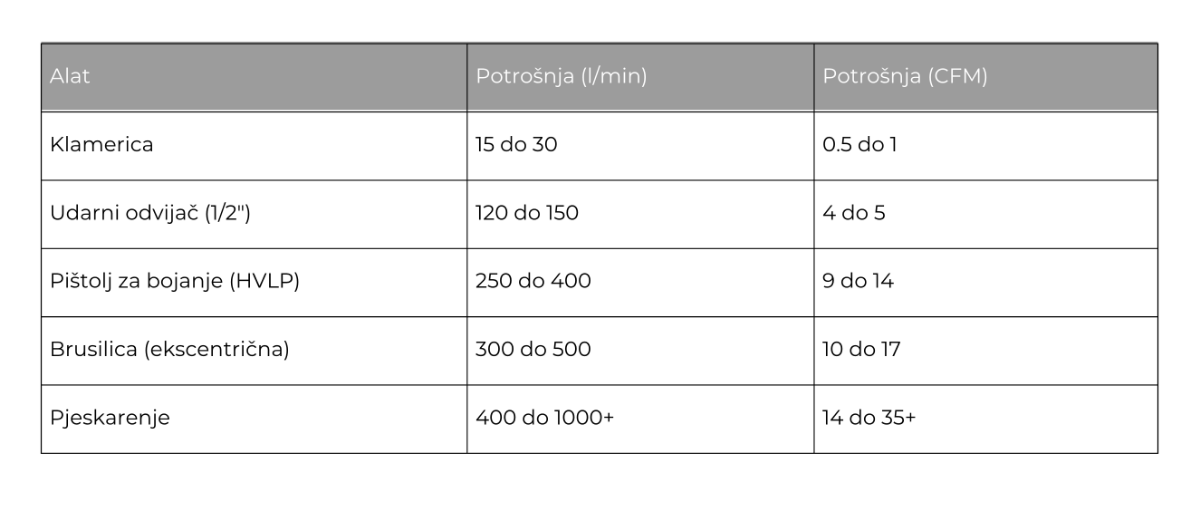

Tablica prosječne potrošnje

Izračunajte faktor opterećenja (Duty cycle). Alati rijetko rade 100% vremena. Faktor opterećenja je postotak vremena u kojem alat zapravo troši zrak tijekom jednog radnog ciklusa.

Kako odrediti faktor opterećenja za svoj alat?

• Laki rad (20-30%): Udarni odvijači, klamerice (puno vremena trošite na pripremu).
• Srednji rad (40-60%): Pneumatski sjekači, račne.
• Teški rad (80-100%): Brusilice, bojanje, pjeskarenje (alat radi gotovo kontinuirano).

Praktični primjer: Hobi radionica

Pretpostavimo da obnavljate stari auto i koristite dva alata (ne istovremeno, ali brusilica je kritična):

• Ekscentrična brusilica: 300 l/min
• Pištolj za propuhivanje: 150 l/min

Izračun efektivne potrošnje:

Zašto je faktor kod brusilice 80%? U jednoj minuti, brusit ćete cca 48 sekundi, a 12 sekundi ćete brisati prašinu ili provjeravati površinu (48 / 60 = 0.8).

• Brusilica: 300 l/min x 0.8 = 240 l/min
• Propuhivanje: 150 l/min x 0.1 = 15 l/min

Ukupna potreba zraka: 240 + 15 = 255 l/min

Primjena rezerve i kupnja

Na dobivenu brojku dodajemo minimalnu rezervu od 25% kako kompresor ne bi radio na svom apsolutnom limitu:

255 l/min x 1.25 = 318.75 l/min

Dakle, potreban vam je kompresor koji daje 320 l/min stvarne isporuke (FAD).

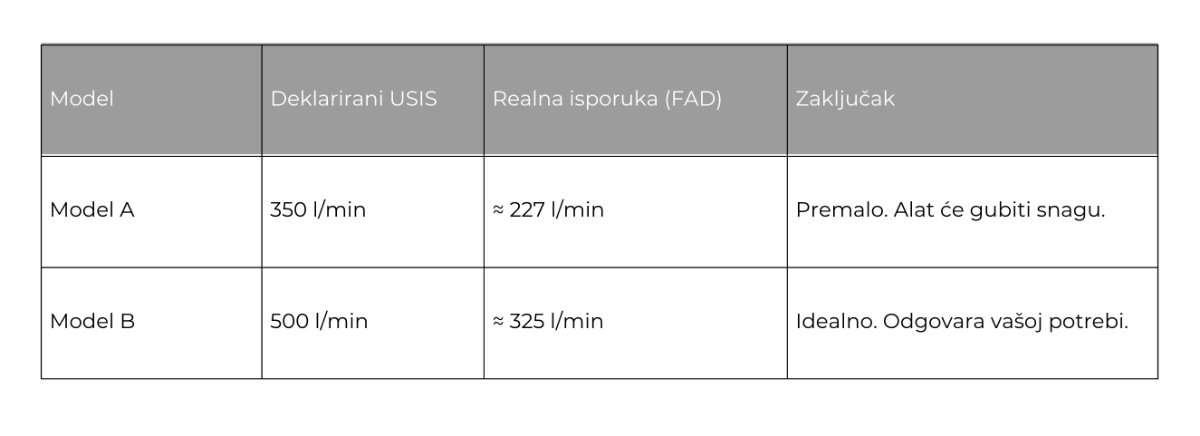

Što to znači za vas? Pazite na razliku između usisa i stvarne isporuke (FAD). FAD je obično oko 65% usisnog kapaciteta.

Zašto je veličina boce ključna kod male rezerve?

Budući da idete na "knap" s kapacitetom (25%), veličina spremnika postaje presudna.

Spremnik od 50 l: Kompresor će se paliti čim krenete brusiti.

Spremnik od 100-150 l: Služi kao "akumulator" koji pegla vrhunce potrošnje, dopuštajući motoru rjeđe, ali stabilnije cikluse rada.

Savjet za kraj...

Ako možete, birajte kompresor zraka s dvije klipne glave (V-motor). Oni se sporije griju, što je ključno ako radite s malom rezervom snage.
