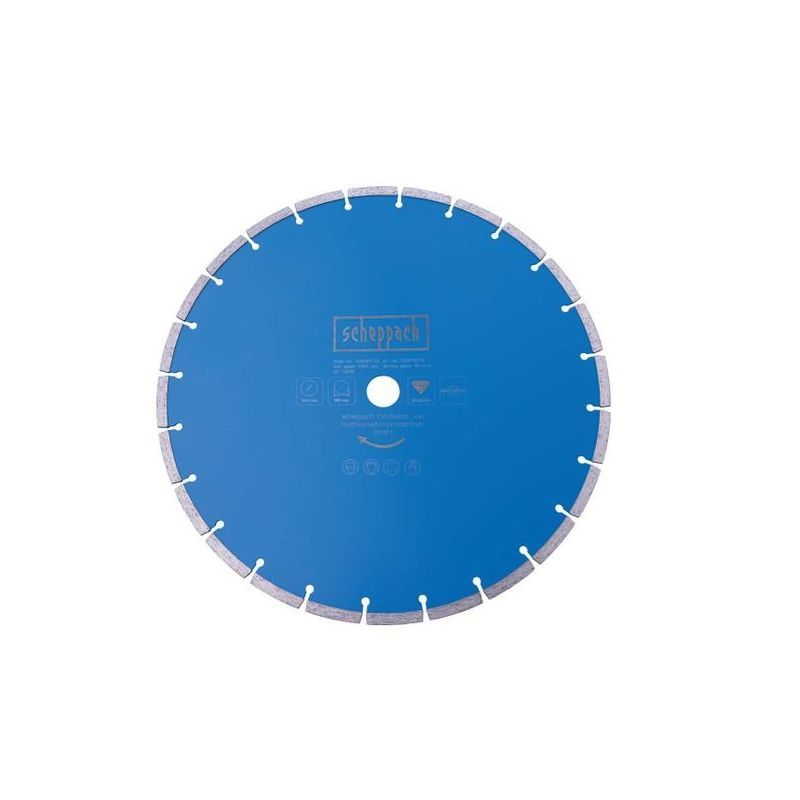

- dijamantna rezna ploča za suho ili mokro rezanje, ovisno o stroju i načinu rada, u standardnoj izvedbi s promjerom 350 mm i provrtom 25,4 mm
- debljina ploče je 3,2 mm, visina segmenta 8 mm, a geometrija je označena Z24
- ploča je deklarirana za maksimalno 4300 o/min i maksimalnu obodnu brzinu 80 m/s, što definira gornju granicu rada prema stroju na koji se montira
- namijenjena je za strojeve s prihvatom 25,4 mm
- prije rada provjeriti da stroj i zaštitni poklopac podržavaju Ø350 mm te da nazivni okretaji stroja ne prelaze 4300 o/min
Tehnički podaci
| Naziv | Dijamantna rezna ploča |
| Maks. promjer | 350 mm |
| Promjer otvora | 25,4 mm |
| Debljina | 3,2 mm |
| Visina segmenta | 8 mm |
| Oznaka | Z24 |
| Maks. brzina vrtnje | 4300 o/min |
| Maks. obodna brzina | 80 m/s |
| Neto težina | 1,7 kg |
| Bruto težina | 1,7 kg |
| Vrsta pogona | Bez pogona |
Najčešća pitanja (Q&A)
Za koje strojeve i primjene je ova dijamantna rezna ploča Ø 350 mm namijenjena?
Ovo je dijamantna rezna ploča promjera Ø 350 mm s prihvatom 25,4 mm, namijenjena za strojeve koji prihvaćaju ovu dimenziju (npr. rezači s diskom Ø350 i osovinom 25,4 mm). Operativno: prije kupnje obavezno usporedite promjer diska i promjer otvora s podatcima na Vašem stroju.
Koje su točne dimenzije ploče (Ø × debljina × segment × otvor)?
Dimenzije su: Ø 350 × 3,2 × 8 × 25,4 mm. Operativno: debljina 3,2 mm utječe na širinu reza (kerf) i opterećenje stroja, dok visina segmenta 8 mm utječe na radni vijek segmenta u odnosu na način korištenja.
Koji je prihvat (promjer otvora) i zašto je kritičan?
Promjer otvora je 25,4 mm. Operativno: otvor mora biti identičan osovini stroja; “adaptiranje” bez odgovarajućih prstenova/adaptera nije preporučljivo jer može uzrokovati ekscentricitet, vibracije i nesiguran rad.
Koji je maksimalni broj okretaja i maksimalna obodna brzina?
Maksimalno je 4300 o/min i 80 m/s. Operativno: brzina stroja ne smije prelaziti ove vrijednosti (provjerite pločicu stroja). Prekoračenje povećava rizik oštećenja diska i opasnost za korisnika.
Što znači Z24 i kako to utječe na rez?
Oznaka Z24 upućuje na konfiguraciju/raspored reznih elemenata (segmentacija) specificiranu za ovaj model. Operativno: kod dijamantnih ploča fokus je na pravilnom uparivanju s materijalom i radnim režimom (stalan “feed”, bez trzaja) kako bi rez bio stabilan i kako se segment ne bi “glazirao”.
Kolika je masa i što to znači za balans i montažu?
Neto/bruto težina je 1,7 kg. Operativno: kod većih promjera (Ø350) bitno je pravilno stezanje i čiste prirubnice (bez nečistoća) kako bi disk bio centriran i bez vibracija pri visokim okretajima.
Koje su ključne sigurnosne preporuke pri radu s diskom Ø 350 mm?
Koristite zaštitne naočale / vizir, rukavice i zaštitu sluha te radite sa zaštitnim poklopcem stroja. Operativno: prije rada provjerite da disk nema pukotine/oštećenja, montirajte ga u smjeru rotacije (ako je označeno) i ne “uvijajte” disk u rezu.
