3D autooptika s CCD senzorima i Bluetooth prijenosom, RAVTD1780PWS.4


CCD uređaj za optiku trapa s 8 senzora, Bluetooth prijenosom, baterijskim napajanjem i 22" LCD zaslonom za kotače 8–24".

Brand: Ravaglioli
Šifra: RAV.TD178.700087
Proizvođačeva šifra: 5063084700087
9.508,93 EUR
Dostupno uskoro - kontaktirajte nas
Rok isporuke: 2–4 radna dana (paket) / 5–8 (paleta)
Načini plaćanja: Pouzećem prilikom dostave, bankovnim transferom, karticama jednokratno ili na rate, pomoću Grenke leasinga
Mogućnost povrata: Unutar 14 dana


  • CCD uređaj za poravnanje kotača s mobilnim ormarićem omogućuje precizno mjerenje i podešavanje geometrije ovjesa bez potrebe za kablovima
  • sustav koristi 8 CCD senzora za točno očitanje svih ključnih kutova, uključujući konvergenciju, nagib i SAI, uz stabilan prijenos podataka putem Bluetootha i infracrvene komunikacije između mjernih glava

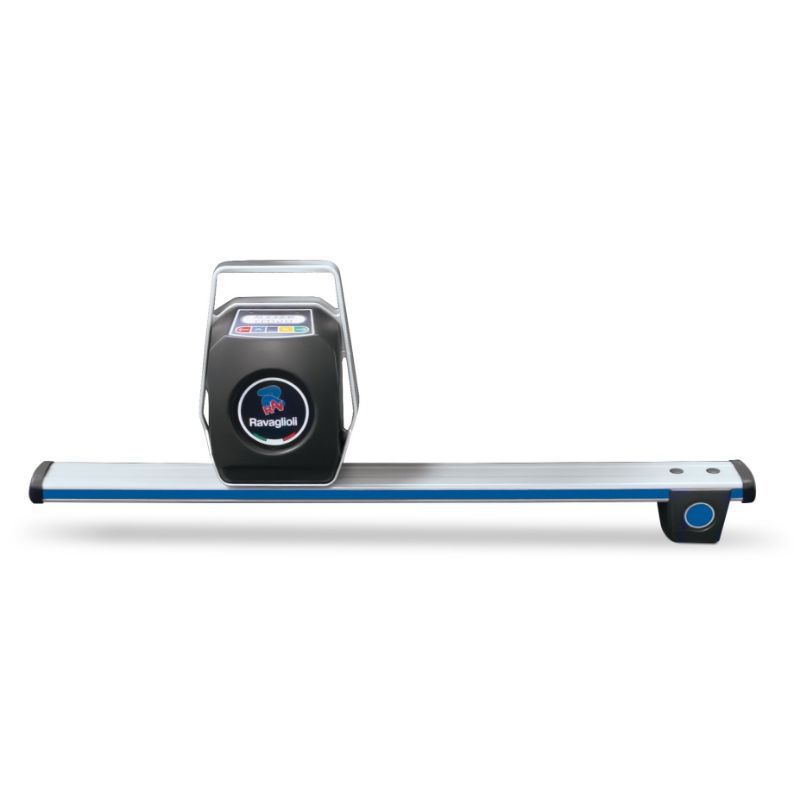

  • mjerne glave mase 2,6 kg smanjuju opterećenje pri radu i omogućuju brzo postavljanje na vozilo
  • integrirana tipkovnica na glavama omogućuje daljinsko upravljanje funkcijama bez potrebe za pristupom glavnoj konzoli
  • LED indikatori na svakoj glavi pružaju jasan prikaz statusa tijekom mjerenja

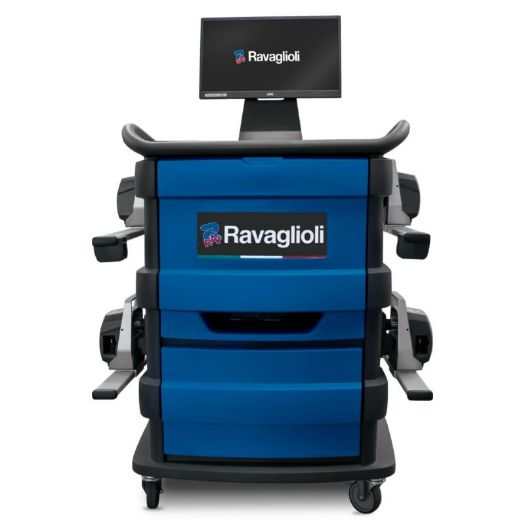

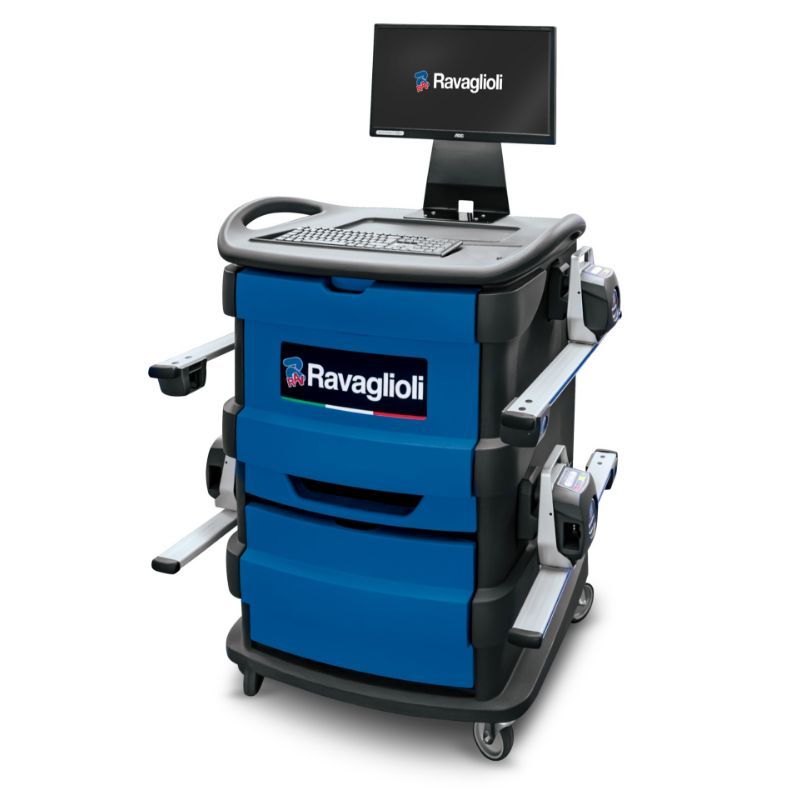

  • konzola na kotačima sadrži računalo, pisač i 22" LCD zaslon, što omogućuje potpunu mobilnost unutar radionice
  • sustav se napaja punjivim baterijama dugog vijeka, eliminirajući ograničenja kabela i omogućujući rad u više radnih zona
  • Softver radi u Windows okruženju i koristi bazu podataka s više od 90.000 vozila
  • automatski prilagođava parametre prema visini vozila te omogućuje unos novih modela
  • integrirane 3D animacije vode korisnika kroz postupak podešavanja, dok funkcija brze dijagnostike otkriva odstupanja šasije i stražnje osovine
  • sustav omogućuje kompenzaciju pomicanjem vozila do 30° bez podizanja, što ubrzava rad u ograničenom prostoru
  • podržava rad s niskoprofilnim vozilima bez dodatne opreme te je kompatibilan sa sustavima za upravljanje radionicom i ADAS kalibracijom


Tehnički podaci

Naziv CCD uređaj za poravnanje kotača
Mjerni sustav CCD
Broj senzora 8
Veličina kotača 8" – 24"
Maks. međuosovinski razmak 4500 mm
Maks. širina traga 2500 mm
Kut odstupanja ±20°
Nagib kotača ±18°
SAI ±18°
Pomak unatrag ±5°
Zaslon LCD 22"
Prijenos podataka Bežični (Bluetooth + IR)
Napajanje Punive baterije / 230 V
Nosivost po ploči 1000 kg
Posebnosti / dodatno mobilni ormarić, baza 90.000 vozila, 3D animacije, daljinsko upravljanje
